Описание
Машина предназначена для поверки или калибровки крановых весов, силоизмерительных и весоизмерительных датчиков растяжения и сжатия.
Принцип действия машины основан на методе сличения выходного сигнала поверяемого датчика или весов с выходным сигналом образцового динамометра, при их одновременном нагружении одной и той же нагрузкой.

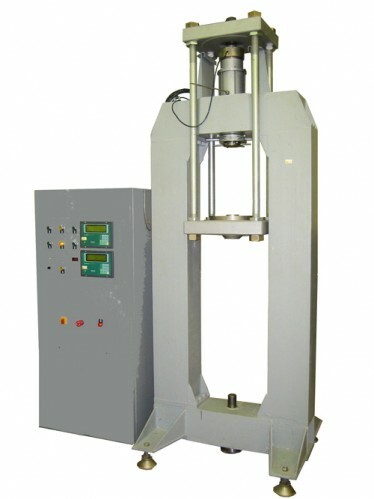

Схема скомпонована таким образом, что нагружающий цилиндр, поверяемый датчик (поверяемые весы) и образцовый динамометр посредством станины и реверсора соединены в последовательную силовую цепь. Все элементы этой цепи находятся под одинаковой нагрузкой, созданной нагружающим силовым цилиндром.
Технические характеристики
| Диапазон воспроизведения нагрузки (максимально), тс |
от 0 до 50
|
| Скорость изменения нагрузки, кгс/сек |
0÷400
|
| Минимальное время нагружения от 0 до 20тс, сек |
90
|
| Минимальное время нагружения от 0 до 50 тс, сек |
200
|
| Предел допускаемого значения систематической составляющей погрешности, % от номинальной нагрузки |
±0,01
|
|
Предел допускаемого значения среднего квадратического отклонения (СКО) случайной составляющей погрешности, % от номинальной нагрузки:
- до 20% от верхнего предела
- свыше 20% от верхнего предела
|
±0,02
±0,01
|
|
Питание от трёхфазной сети переменного тока с параметрами:
- Напряжение, В
- Частота, Гц
- Потребляемая мощность, кВт, не более
|
380
50
2
|
| Диапазон рабочих температур, °С |
от +15 до +35
|
|
Габаритные размеры силовой части, мм, не более:
|
2720
1020
840
|
|
Габариты шкафа управления, мм, не более:
|
1700
760
540
|
| Наибольшая высота рабочей зоны для испытаний на сжатие, мм |
440
|
|
Наибольшая высота рабочей зоны для испытаний на растяжение, мм
|
1100
|
|
Масса, кг, не более:
- Силовой части
- Шкафа управления
|
1000
250
|
Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.
Комплектация
-
Силовая часть машины
-
Шкаф управления
-
Комплект образцовых динамометров
-
Компьютер
-
Программное обеспечение
-
Оснастка для комплекта образцовых динамометров
-
Эксплуатационная документация
